3.2 保护模式进阶

¶内存访问

保护模式下字符串寻址：写内存的过程中，使用了一个常量 OffsetStrTest = StrTest - $$ ，等价于字符串 StrTest 相对于本节开始处 LABEL_DATA 处的偏移。

如果我们看下面初始化段描述符的过程，就会发现数据段的基址就是 LABEL_DATA 的物理地址，因此，OffsetStrTest 既是该字符串相对于 LABEL_DATA 的偏移，也是在数据段中的偏移。保护模式下，我们使用的就是这个偏移而不再是实模式下的地址。

¶从保护模式到实模式

chapter3/b/pmtest2.asm 中从实模式到保护模式，需要初始化GDT中的描述符，准备GdtPtr和加载GDTR，关中断，打开A20，修改CR0的PE位，最后一个跳转就可以了。

而从保护模式返回实模式，也需要做许多工作：

需要加载一个合适的描述符的选择子到段寄存器，以包含合适的段界限和属性；
另外，不能从32位代码段中返回实模式，只能从16位代码段中返回。因为无法实现从32位代码段返回时，cs高速缓冲寄存器中的属性符合实模式的要求（实模式不能改变段属性）；
结果是新增了 LABEL_DESC_NORMAL 的描述符，对应段 [SECTION .s16code] ，返回实模式之前将该段对应的选择子 SelectNormal 加载到 ds,es,fs,gs,ss 。
然后，关闭CR0的 PE 位，进行跳转。

¶LDT(Local Descriptor Table)

同GDT一样，LDT简单来说也是一种描述符表，只不过它的选择子的 TI 位必须置为 1 。

(1) 代码和分析
下面的代码来自 chapter3/c/pmtest3.asm ：

增加了两个新的节，一个是新的描述符表LDT [SECTION .ldt] ，其中有一个描述符对应 [SECTION .la] ；[SECTION .la] 是该LDT的代码段，在GDT中无定义；

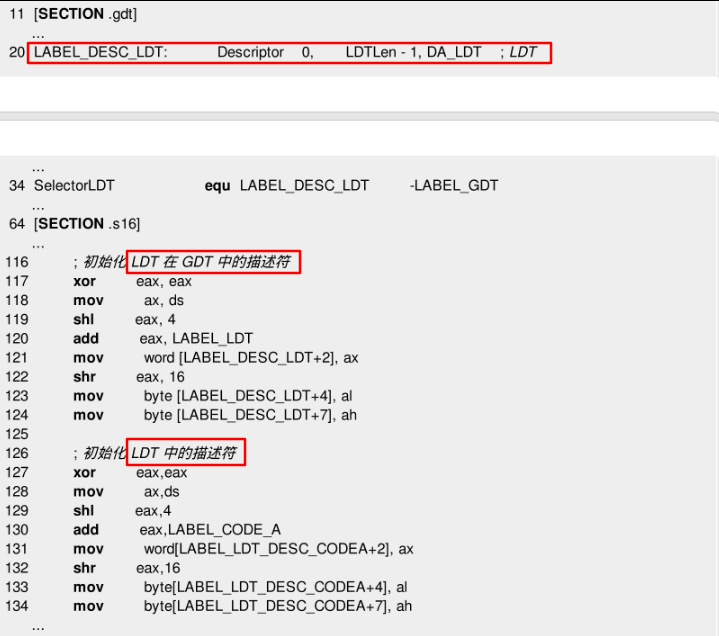

[SECTION .ldt] 在GDT中有对应的描述符 LABEL_DESC_LDT 和选择子，以及描述符的初始化代码；

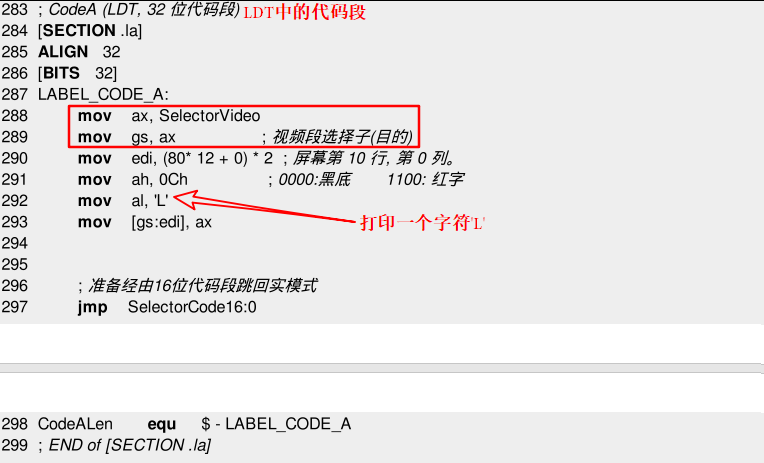

[SECTION .la] 中将打印字符 L ，实现时调用了GDT中的 SelectorVideo ；

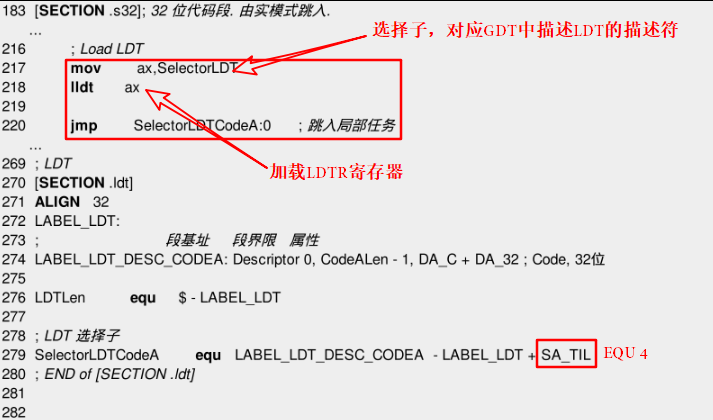

在运用LDT时，需要先用 lldt 指令加载 ldtr ，lldt 的操作数是 Selector ，对应的是 GDT 中用来描述 LDT 的描述符 LABEL_DESC_LDT (lgdt [GdtPtr] 加载 gdtr ，其操作数是一个 GdtPtr 的数据结构)。也就等同于LDT是GDT中描述的一个段，对应特别的寄存器ldtr，该段中又有描述符描述一些LDT段，只属于这个LDT段。

另外，此处的LDT有一个描述符LABEL_LDT_DESC_CODEA ，和GDT中的描述符没有区别；但是选择子却有不同，SelectorLDTCodeA 多了一个属性 SA_TIL —— 定义在 pm.inc ，SA_TIL EQU 4 。这是区别GDT和LDT选择子的关键所在，加上这个属性，会使得选择子 SelectorLDTCodeA 的 TI 位被置为 1。

¶LDT总结

上例的LDT很简单，只有一个代码段。我们完全可以在其中增加更多的段，比如数据段、堆栈段等，我们甚至可以把一个单独任务用到的所有东西都封装在一个LDT中，这种思想是后面章节中的多任务处理的一个雏形。

增加一个用LDT描述的任务的整个步骤如下：

增加一个32位的代码段；本节代码中原本的那个32位的代码段 [SECTION .32] 用来从实模式跳入保护模式，然后从该段中跳入LDT代码段 [SECTION .la] ；如果有更多的任务，就需要增加新的LDT代码段；最后一个LDT代码段，负责跳回到GDT中描述的16位代码段，然后返回实模式。
增加一个LDT段，内容是LDT描述符表，可以有多个描述符描述多个段；注意，使用选择子的时候 TI 位为 1；
在GDT中新增一个描述符，用来描述这个新的LDT，同时定义其选择子；
增加GDT中新的描述符的初始化代码，主要用来设置段基址；
用新加的LDT描述的局部任务准备完毕；
先用 lldt 加载 ldtr ，用 jmp 指令跳转等运行。

¶特权级概述

描述符属性中的 DPL (Descriptor Privilege Level)和选择子中的 RPL (Requested Privilege Level) 都是用来表示特权级的。前面所有代码都运行在最高特权级下——DPL=RPL=0 。

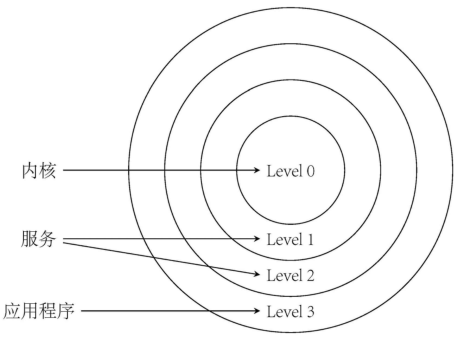

在 IA32 的段式内存机制中，特权级从高到低是 0~3 ，如下图。核心代码和数据，被放置在高特权级中，用以防止低特权级任务在不被允许的情况下访问高特权级的段：

¶CPL、DPL、RPL

通过识别 CPL (Current Privilege Level) 和 DPL,RPL 三种特权级，处理器进行特权级检验。

CPL 当前执行的程序或任务的特权级：

它存储于 CS和SS 的第 0,1 两位上，通常情况下CPL等于代码所在段的特权级；
程序转移到不同特权级的代码段时，CPL会被处理器改变；
转移到一致代码段时，CPL则会延续不变，因为一致代码段可以被相同或低特权级的代码访问
DPL(Descriptor Privilege Level) 段或者门的特权级：

它被存储在段描述符或者门描述符的 DPL 字段中；
当前代码段试图访问一个段或者门的时候，DPL 将会和 CPL 以及段/门选择子的 RPL 进行比较。访问的段或门类型的不同，DPL将会被区别对待：
数据段：DPL 规定了可以访问该段的最低特权级。比如某数据段 DPL=1 ，则只有运行在 CPL=0/1 的程序可以访问它；
非一致代码段(不使用调用门的情况下)：DPL 规定访问此段的特权级。比如，一个非一致代码段的特权级是 0 ，则只有 CPL=0 的程序可以访问它；
调用门：DPL 规定了当前执行的程序或任务可以访问此调用门的最低特权级；
一致代码段和通过调用门访问的非一致代码段：DPL 规定了访问此段的最高特权级，如果一致代码段的 DPL 是 2 ，则 CPL=0/1 的程序将无法访问此段；
TSS：DPL 规定了访问此 TSS 的最低特权级。(Task State Segment)
总的来说，数据段、调用门、TSS三者的DPL规则是一致的。
RPL (Requested Privilege Level)

它存在于段选择子的 0,1 位，根据代码中不同段的跳转来确定，以动态刷新 CPL ；
处理器通过检查 RPL,CPL 确认一个访问请求是否合法，不仅提出访问请求的段需要有足够的CPL特权级，RPL也要够高。如果RPL>CPL(RPL特权级更低)，RPL对访问合法性其决定作用，反之亦然；
操作系统用RPL避免低特权级程序访问高特权级的数据：
(操作系统过程)被调用过程从一个(应用程序)调用过程中接受到一个选择子时，会将选择子的RPL设置为调用者的特权级；
然后，操作系统用这个选择子访问特殊的段时，处理器会用调用过程的RPL（已存储到CPL中），而不是更高的操作系统过程的特权级CPL进行特权检验。

¶不同特权级代码段之间的转移

这里，我们会看一下不同特权级代码段之间的转移情况。

从一个代码段转移到另一个代码段之前，目标代码段的选择子会被加载到 cs 中；
然后，处理器将检查段描述符的界限、类型、特权级等；
如果检验成功，cs 会被加载，程序控制权转移到新的代码段中，从 eip 指示的位置开始执行。
程序控制转移的发生，常常由 jmp, call, ret, sysenter, sysexit, int n, iret 引起，亦可能是中断和异常处理机制引起。其中，使用 jmp,call 可以实现4种转移：

目标操作数包含目标代码段的段选择子；
目标操作数指向一个包含目标代码段选择子的调用门描述符；
目标操作数指向一个包含目标代码段选择子的TSS；
目标操作数指向一个任务门，该任务门指向一个包含目标代码段选择子的TSS。
其中，第一种是通过 jmp,call 的直接转移，是一类；另外三种是通过某个描述符的间接转移，是第二类。下面将开始详细的阐述。

¶特权级转移

¶(1) 通过jmp或者call进行直接转移

通过前面的讨论，我们可以总结出下面的规则：

目标代码段是非一致代码段，则要求 CPL 必须等于目标段的 DPL ，同时 RPL <= DPL ；
目标代码段是一致代码段，则要求 CPL 必须小于等于目标段的 DPL，RPL 不做检查。转移到目标段后，CPL 不会变成目标代码段的 DPL 。
这样，jmp和call进行的代码段间直接转移很有限：
- 对于非一致代码段，只能够在相同特权级代码段间转移；
- 对于一致代码段，最多能从低到高，而且 CPL 不会改变。

¶(2) 调用门体验

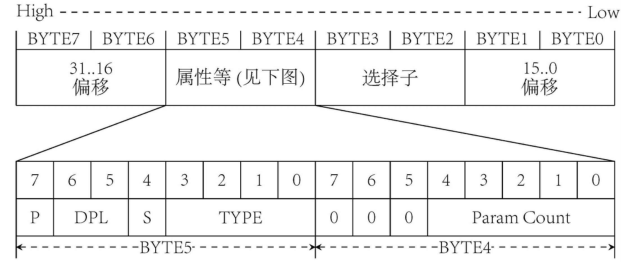

门也是一种描述符 Gate Descriptor ，其结构如下，和之前提到的描述符很不相同：

直观来看，一个门描述符定义了目标代码对应段的一个选择子、入口地址偏移指定的线性地址(程序通过这个地址进行转移)、一些属性，属性中 BYTE5 和以前的描述符完全相同，S 位固定为零。门描述符的类型有四种：

调用门 Call Gates
中断门 Interrupt Gates
陷阱门 Trap Gates
任务门 Task Gates

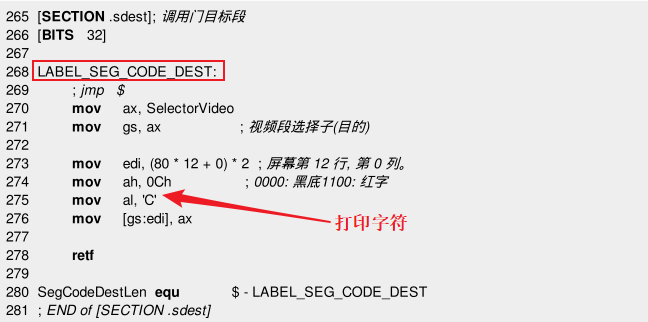

中断门和陷阱门是特殊的，先不介绍，而是先介绍调用门。下面的例子用到调用门但先不涉及特权级转换。在 pmtest3.asm 的基础上增加一个代码段，作为通过调用门转移的目标段：(ch3/d/pmtest4.asm)

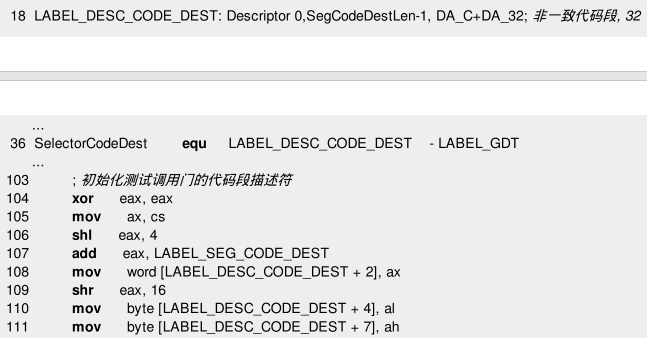

我们注意到，代码末尾是 retf 指令，因为我们要用call指令调用这个建立的调用门。下面加入代码段的描述符、选择子、及初始化这个描述符的代码：

调用门的代码，门描述符的属性为 DA_386CGate ，表明是一个调用门；选择子是 SelectorCodeDest ，表明目标代码段是刚刚添加的代码段；偏移地址是 0 ，即跳转到目标段的开头；另外，DPL=0 ：

1 2	; 门 LABEL_CALL_GATE_TEST: Gate SelectorCodeDest, 0, 0, DA_386CGate + DA_DPL0

上面，我们完成了准备调用门的工作，门指向 SelectorCodeDest:0 即标号 LABEL_SEG_CODE_DEST 处的代码。然后，用call使用它：

...
; 测试调用门(无特权级变换), 打印字符'C'
call SelectorCallGateTest:0
...
jmp  SelectorLDTCodeA:0    ; 跳入局部任务, 打印字符'L'
...

调用门本质上是一个入口地址，只是增加了一些属性罢了。上面的例子中调用门完全等同于一个地址，可以将使用调用门进行跳转的指令改为：

1	call SelectorCodeDest:0

如果我们想要在不同的特权级代码间转移的话，还需要学习使用调用门进行转移时特权级检验的规则：

调用一个调用门G，从代码A转移到代码B(调用门G中目标选择子指向的段)，中间涉及到了 CPL 、RPL 、G的DPL（DPL_G）、B的DPL（DPL_B）；
代码A访问G调用门时，其规则等同于访问一个数据段，要求 CPL，RPL <= DPL_G 。即 CPL，RPL 要在更高的特权级上；
此外，系统还要比较 CPL 和 DPL_B 。如果是一致代码段，则 DPL_B <= CPL，即 CPL 特权级要么相等要么较低；如果是非一致代码段，则jmp和call有所不同，call时要求 DPL_B <= CPL ；jmp时只能是 DPL_B = CPL 。
也就是说，通过调用门和CALL，无论目标是一致还是非一致代码段，都可以实现从低特权级到高特权级的跨越。

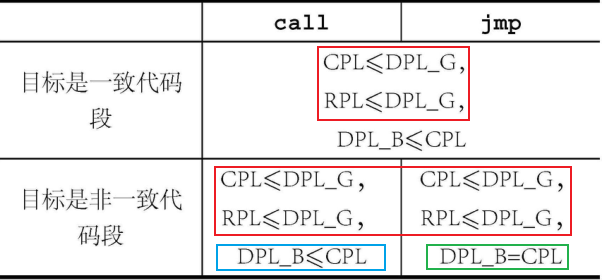

总的来说，调用门使用时特权级检验规则如下：

¶(3) 长短调用时的堆栈变化

长跳转/调用 far jmp/call 和短跳转/调用 near jmp/call 的不同：

对于jmp来说，长跳转对应段间，短跳转对应段内，结果没什么不同；
对于call来说，由于call指令会影响堆栈，长短调用对堆栈的影响也不同。

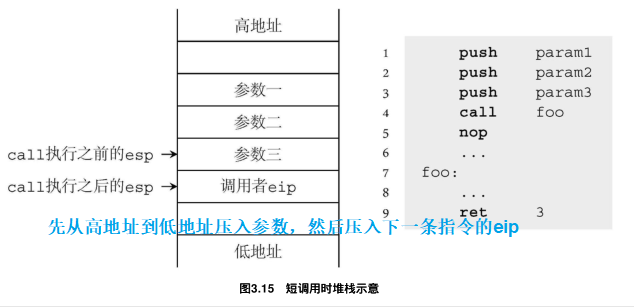

- 对于短调用，先是将参数依次入栈，call执行将下一条指令 nop 的地址——调用者eip 压入栈，对应下图的 esp (指向当前堆栈的栈顶)的变化：

  然后，到ret执行时，这个 eip 会从堆栈被弹出，执行前后的 esp 变化如下：

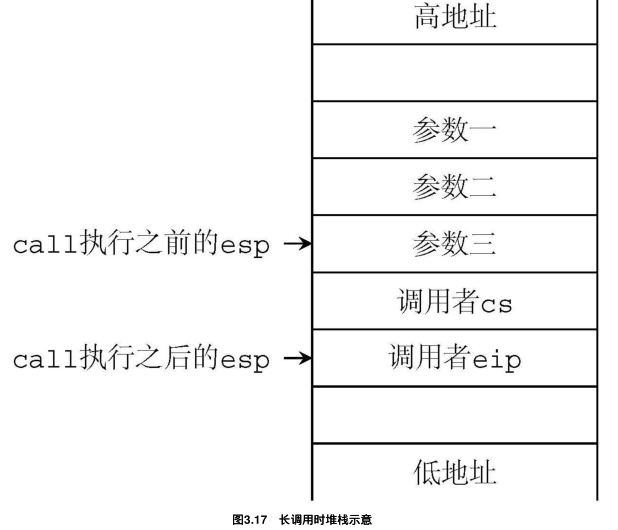

- 长调用的情况类似，不过由于跨了段，因此在call指向时压入栈的不仅有 eip (下一条指令的地址)，还有 cs

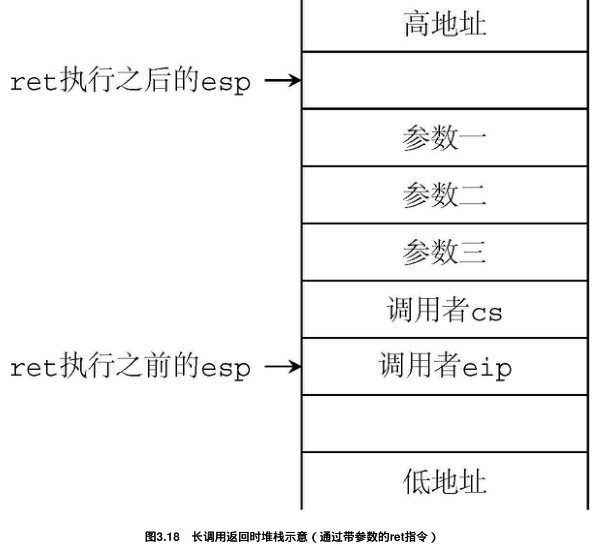

  ret执行后返回，需要调用者的 cs 和 eip ，因此弹出两者：

¶(4) 特权级变换时的堆栈变化

联系起通过调用门的转移，我们很容易想到，call一个调用门也是长调用。但是不同的是，特权级变化的时候，堆栈也要发生切换，即call执行前后的堆栈不再是同一个。

处理器的这种机制避免了高特权级的过程由于栈空间不足而崩溃；另外，如果不同特权级共享同一个堆栈的话，高特权级程序可能因此受到有意或无意的干扰。无疑，这也是一种保护。

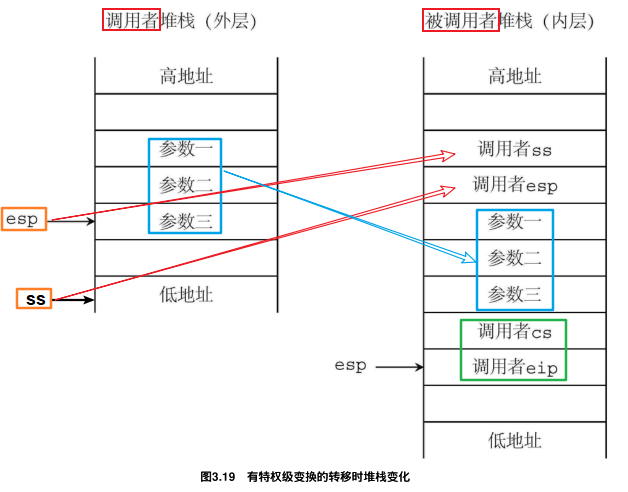

但是这种变化也给我们带来了困扰，如果我们压入参数和返回时地址，需要使用的时候却发现堆栈已经变成了另外一个，该怎么办呢？Intel提供了一种机制——将堆栈A的内容复制到堆栈B中，如下图：

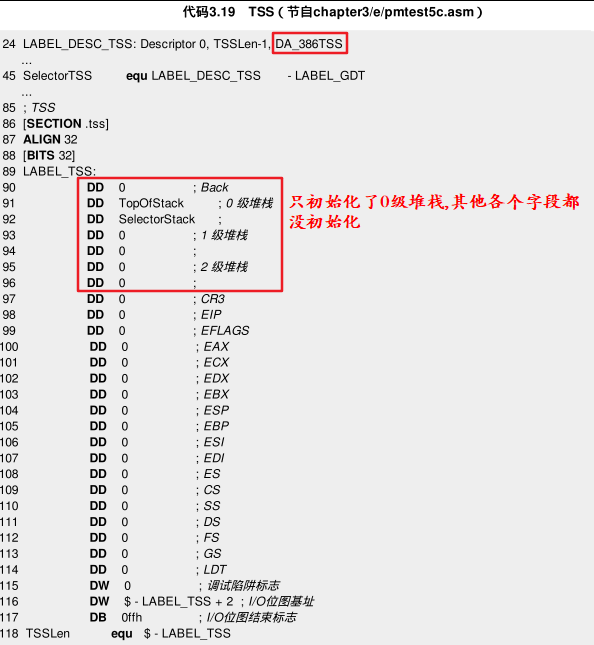

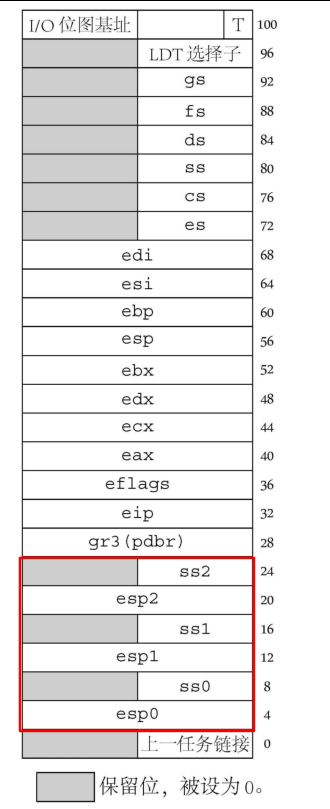

上面仅仅涉及到两个堆栈，但是，由于每个任务最多可能在4个特权级间切换，因此每个任务实际需要4个堆栈。无奈我们只有一个 ss 和一个 esp ，如果发生堆栈切换，该从哪里得到其他堆栈的 ss,esp 呢？这里涉及到 TSS (Task-State Segment)，它是一个数据结构，包含多个字段。32位TSS如下图：

cs是代码段寄存器
存放当前正在运行的程序代码所在段的段基址，表示当前使用的指令代码可以从该段寄存器指定的存储器段中取得，相应的偏移量则由IP提供。

ds是数据段寄存器
当前程序使用的数据所存放段的最低地址，即存放数据段的段基址

ss是堆栈段寄存器
当前堆栈的底部地址，即存放堆栈段的段基址

es是扩展段寄存器
当前程序使用附加数据段的段基址，该段是串操作指令中目的串所在的段

gs是全局段寄存器

gs是80386起增加的两个辅助段寄存器之一,在这之前只有一个辅助段寄存器ES

fs是标志段寄存器

重点关注偏移4到偏移27的3个 ss 和3个 esp 。当发生堆栈切换时，内层的 ss 和 esp 就是从这里取得的。如果我们从 ring3->ring1 ，堆栈将自动切换到 ss1,esp1 指定的位置。由于只是从低特权级到高特权级切换时新堆栈才会从TSS中取得，所以TSS中没有位于最外层的 ring3 (最低特权级) 的堆栈信息。

书上总结了CPU在整个转移过程中做的工作，即调用门从外层到内层的全过程：

根据目标代码段的 DP (新的 CPL) 从 TSS 中选择应该切换到哪个 ss,esp ；
从 TSS 中读取新的 ss,esp 。如果发现 ss,esp 或者 TSS 界限错误都会报无效TSS异常(#TS)；
对 ss 描述符进行检验，如果错误，同样发生 #TS 异常；
暂时保存当前 ss,esp 的值；
加载新的 ss,esp ；
将刚刚保存下来的 ss,esp 的值压入新的 ss,esp 指向的新栈；
从调用者堆栈中将参数复制到被调用者堆栈(新堆栈)中，复制参数的数目由调用门中 ParamCount 来决定，如果是零的话，不复制参数；ParamCount 有5个字节，最大可以表示31个参数，更大时需要让其中的一个参数变成指向一个数据结构的指针，或者通过保存在新堆栈中的 ss,esp 访问旧堆栈中的参数；
将当前的 cs,eip 压入新栈；
加载调用门中指定的新的 cs,eip ，开始执行被调用者过程。

反过来，ret是call的反过程，只是带参数的ret指令会同时释放事先被压栈的参数。ret不仅可以实现长短返回，而且可以实现带有特权级变换的长返回。由被调用者到调用者的返回过程如下：

检查保存的 cs 上的 RPL 以判断返回时是否需要变换特权级；
加载被调用者堆栈上的 cs, eip ，进行代码段描述符和选择子类型与特权级检验；
如果ret指令含有参数，则增加 esp 的值跳过参数。然后 esp 指向被保存过的调用者的 ss, esp 。注意，ret的参数必须对应调用门中的 ParamCount 的值；
加载 ss, esp ，切换到调用者堆栈，被调用者的 ss, esp 被丢弃。这里将进行 ss 描述符、esp 以及 ss 段描述符的检验；
如果ret指令含有参数，增加 esp 的值跳过参数，此时已经处于调用者堆栈中；
检查 ds, es, fs, gs 的值，如果哪个寄存器指向的段的 DPL < CPL ，则加载一个空描述符到对应寄存器。此规则不适用于一致代码段。

¶(5) 进入ring3

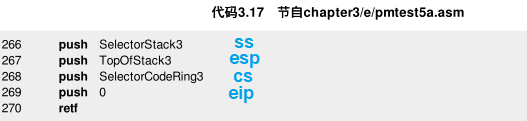

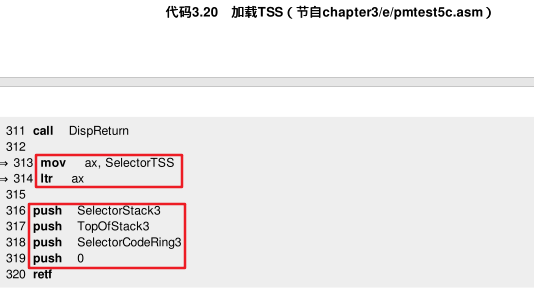

在ret执行前，堆栈中应该准备好了目标代码段的 cs,eip ，以及 ss, esp 和参数等。我们的例子中，ret前的参数如下：

执行完ret之后，就可以转移到低特权级代码中了。在pmtest4.asm 基础上做一下修改，形成 pmtest5a.asm 。

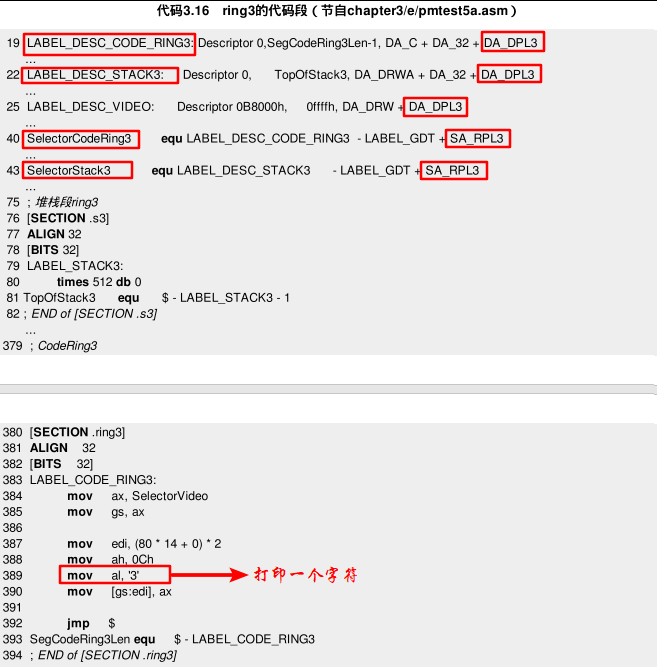

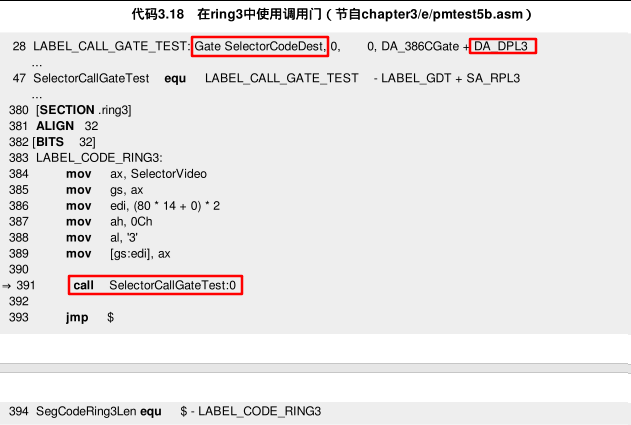

首先添加一个 ring3 的代码段 [SECTION .ring3] 和一个 ring3 的堆栈段 [SECTION .s3] ，代码段很简单，同样是打印一个字符，会在"In Protect Mode now."下方显示。不过由于其运行在 ring3 ，但是写显存要访问 VIDEO 段，为了避免错误，我们把 VIDEO 的 DPL 改为3。同时，新的代码段对应描述符的属性加上 DA_DPL3 ，相应选择子的 SA_RPL3 也将 RPL 设为了3:
